うちにある4台のクルマのうち、レーダー探知機を付けているのは3台。先日、レーダー探知機のおかげで助かった経験をした妻からは、残った1台にも付けるようにと、強くリクエストされていました。もし、スピード違反で捕まったら、反則金だけでなく、ゴールド免許がブルーになることで、更新期間が短くなるとか更新時講習が長くなるとかのデメリットは計り知れません。そしてもっと直接的な事は、自動車保険のゴールド免許割引がなくなることです。4台分の保険料すべての割引がなくなってしまうので、結構な金額になってしまいます。
残った1台というのは、私の通勤用のクルマである三菱レグナムで、我が家のクルマの中で年間走行距離が最も多いクルマです。しかし、通勤用ということで、決まった道しか走らないので後回しにしていました。でも、このクルマ以外はすべて2シーター。通勤用とはいえ、たまには大きな荷物を運んだりするために、いつもとは違う道を走ることもあります。やはり、レーダー探知機はあった方がいいでしょう。
いつもは、シンプルなデザインを優先して選んでいたのですが、レーダー探知機の有効性を経験したので、少なくともデータ更新ができるタイプにしようと考え、データ更新料が無料で、かつ価格の安いものを選びました。結果として、液晶画面が付いていて、安っぽいグラフィック表示をするものになってしまったことは、この際我慢します。

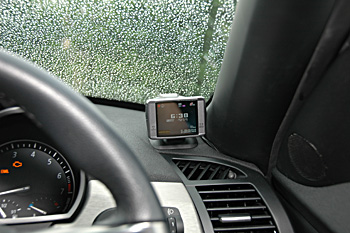

新しく買ったこの探知機は、我が家で2番目に走行距離が長く、あちこちを走るZ4に付けました。そしてZ4に付けていた古い探知機をレグナムに移植することにしました。いままでZ4に付けていたのはユピテル製でしたが、新しく購入したセルスター製と電源プラグの互換性があったので、ただ載せかえるだけで簡単でした。
レグナムの方は、これまで付けていなかったので、配線作業をする必要があります。もちろん、シガレットライターから電源を取るプラグは付属していますが、これは見た目的に安易過ぎて許せないので、電源を別にとります。先日、そういう作業が自分でできていいですね、というメールをいただいたので、今回はちょっと丁寧にその作業を解説してみます。今まで一度も自分でクルマがいじったことがない人が、どの程度の作業なのかをイメージできる程度に解説することにしました。詳細な作業はクルマによって違いますし、他のサイトや本などに詳しいので、この記事での紹介はあくまでも取っ掛かりという程度です。
まず、どこから電源を取るか。いくつかの方法がありますが、一番簡単なのはヒューズボックスから取る方法です。この方法は、ちょっとした部品を買い足さなければなりませんが、車両側の配線を傷つける必要がないので信頼性が高いです。

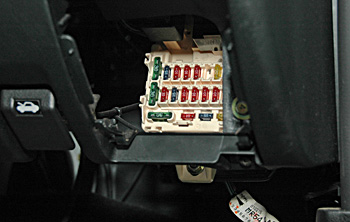

ヒューズボックスの場所はクルマの取り説に記載されています。大抵は工具無しでアクセスできるようになっています。レグナムの場合は、小物入れを外した奥にありました。

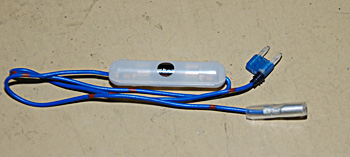

買い足す部品はこれ。ヒューズボックスから電源を取るための部品です。ヒューズをこれと入れ替えるだけで電源が取れます。購入するときに気をつけるのは、ヒューズの種類と容量を、取り外すヒューズと合わせることです。平型とか平型ミニとか低頭平型ミニなどがありますが、ヒューズを取り外してお店で見比べるのが確実でしょう。これは近所のイエローハットで399円でした。

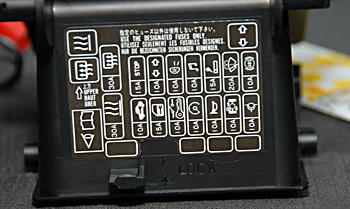

どこのヒューズから電源を取るか、ということですが、オーディオかシガレット・ライターから取るのがいいでしょう。いずれにせよ、キーがOFFの状態では電気が流れず、ACCかONで電気が流れているところにします。例えばライトやホーンなどはキーがOFFでも電気が流れていますから、そこから電気を取ってしまうと、キーをOFFにしてもレーダー探知機の電源が切れず、探知機本体のスイッチでON/OFFしなければなりません。これだと、クルマから降りるときにスイッチを切り忘れて、バッテリーが上がってしまう事があるかもしれません。シガレット・ライターも、車種によってはキーOFFでも使えるようになっているので、テスターか検電ドライバーを使って確認します。

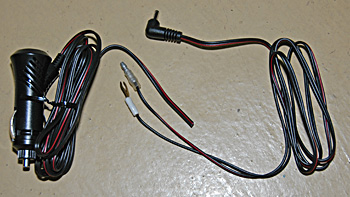

レーダー探知機に付属している電源コードを改造します。シガレット・ライターのプラグを切断して、キボシ端子とターミナル端子を付けます。ケーブルの長さはあまり余らせないように短かくしておくほうがいいです。赤いラインが入っている方がプラスなので、キボシのオスを付けます。反対側はマイナスなので、ターミナル端子を付けます。
キボシのオス／メスの使い分けですが、バッテリーに近い側がメスにするのが普通です。万が一、キボシが外れても、電気が来ている側がメスになっていれば、ボディと接触してショートする事故が防げるからです。したがって、ヒューズから電源を取り出す部品も、メスが付いています。
以上の準備をしたら、いよいよ配線ですが、準備に比べたら配線作業は簡単です。なにしろ、簡単に済むように準備したのですから。

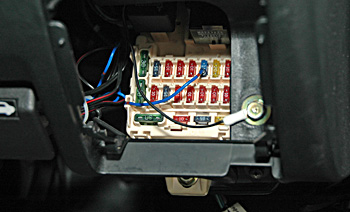

ヒューズを、購入した電源取り出し用ケーブル付きに交換。そこから出ている線には、キボシ端子を付けたレーダー探知機のケーブルを挿します。一方のターミナル端子をつけた線は、手近のボルトに共締めします。このボルトがボディの金属部分に接していることは確認しておいてください。見た目で判断せず、テスターか検電ドライバーを使います。ダッシュボードまわりは樹脂部品が多用されているので、ボディと電気的に接触していない場合もあって、クルマによっては探すのに多少苦労するかもしれません。レグナムの場合は、写真右のボルトがボディと導通してました。
あとは、ケーブルが外から見えないように取り回しを工夫するのと、余ったケーブルはブラブラさせずに、タイラップなどで他のケーブか部品などに固定します。これは、かならずやっておかないと、あとからケーブルが垂れ下がってきたりして見苦しいだけでなく、時には危険なことにもなります。

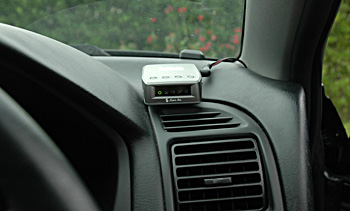

本体を適切な場所に設置して、配線をつなぎ、動作確認をしたら作業完了です。実際には、最初に設置場所を決めてから、配線の取り回しを考えて、ケーブルの長さを決めます。説明の都合上、その辺の順序は前後しています。考えながら作業してください。
使用した工具も説明しようと思いますが、長くなったので改めて別記事にします。
