工具紹介

ちょっと間があいてしまいましたが、先日のレーダー探知機取り付けに使用した工具を紹介しておきます。

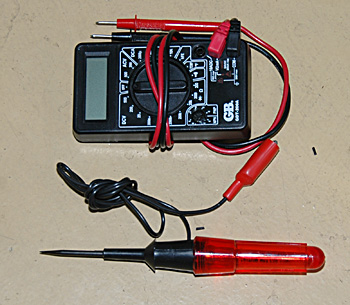

電気関係だと絶対に必要になってくるのはテスターです。写真上のやつ。
昔は結構高かったんですが、今はデジタルのタイプがホームセンターで1000円以下で売っているので、それで十分です。最初のうちは12Vが来ているか、導通があるかを調べる程度にしか使いませんから。
写真下のは検電ドライバーというものです。クルマ専用の工具です。テスターが安価になった今では、持っている人は少ないかもしれません。柄の中に12Vの電球が入っています。先端は鋭く尖っています。クリップをホディにとめて、この先端をコードに押し当てると、コードの被覆を貫いて芯線に接触し、12Vが流れているとピカーッと点灯するものです。基本的には、テスターで用は足りるのですが、検電ドライバーでないとわからないものがあります。それは微妙な接触不良。ライトなどで稀にあるのですが、テスターで調べると電気は来ている、球も切れていない、でも点灯しない。という現象の場合。テスターだとわかりません。テスターは電圧を正確に測るため、内部抵抗が非常に大きくできています。したがってほんのわずかでも電流が流れれば、電圧を測定することができます。一方で、実際にライトを点灯するとなると、それなりの大きさの電流が流れることになります。接触不良部分が、ほんのわずかに繋がっているような場合。テスター計測のような微小電流は流れるけど、ライトを点灯するほどの電流は流せない、というような場合には実際に電流を流して検査する検電テスターの方がはっきりと接触不良を診断することができます。
今回のような、部品の取り付けには必要ありませんが、あれば便利な工具です。

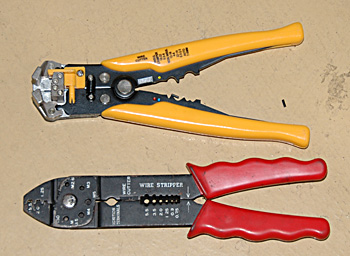

写真下はかしめ工具です。安物ですが、これがなければ作業ができない必需品。きぼしなどの端子を圧着するために使います。クルマの場合、半田付けは振動で割れる場合があるので、あまり推奨されません。圧着が基本です。こういうのは、端子のセットと一緒に売られています。職業として毎日使うには役不足ですが、趣味でクルマの電装品取り付けをする程度には十分に使えます。
写真上の黄色いのはワイヤーストリッパーです。電線の被覆剥きの工具です。カッターやニッパーでもなんとかなりますが、失敗もするし、コツも必要です。数が多いと時間もかかります。ワイヤーストリッパーを使うと断然作業が楽になります。実は、写真下のかしめ工具にもワイヤーストリッパーの機能が付いていますが、あまり使いやすくはありません。
ワイヤーストリッパーにはいくつかのタイプがあります。写真上のタイプは、知らない人がほとんどではないかと思います。アメリカ在住時に購入しました。日本では見たことがありません。

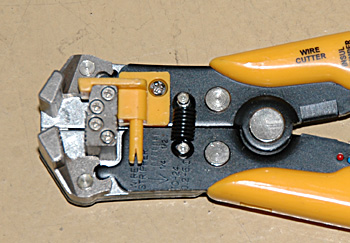

刃の部分をアップにしても、これでどうやって被覆が剥けるのかわからないかもしれません。ほとんどのワイヤーストリッパーは、芯線の径によって穴を選ばなければなりませんが、これには穴がなく、芯線の径を知る必要もありません。また、剥く長さを一定にする機構も付いています。このタイプは、とても使いやすいのですが、日本では普及していないようです。アメメリカではホームセンターでも買えるのですが。

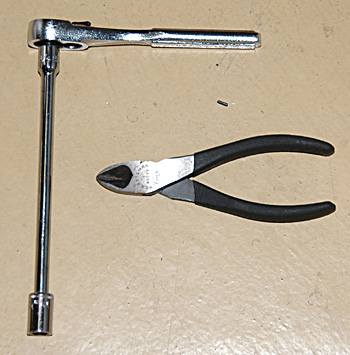

最後は、ソケットレンチとニッパーです。
ソケットレンチは、アースを取ったボルトが六角ボルトだったので必要でした。これは1/4sqのタイプで、ラチェットハンドルとエンクテンションが付けてあります。ニッパーは説明不要ですね。

使ったのは以上の工具だけ。
この中で、検電ドライバーとワイヤーストリッパーは必須ではありません。ソケットレンチは、クルマによって+ドライバーになるかもしれません。
この程度の作業だったら、ホームセンターの980円のセットで対応可能です。

ホームセンターの安物セット工具は、薦められないという意見もありますが、あれはあれで役に立ちます。
というか、工具のあるかないかというのは数字のゼロと1の違いになります。安物工具と高級工具は数字の1か2か3か、というところですね。
いつか、高級工具を買った後でも安物工具の出番はいくらでもあります。削って改造したり、壊す覚悟で無理にぶっ叩いたりとか。だから、買って損するということはありません。
